USB-RS485转换器

  • 产品名称   USB-RS485转换器
  • 产品型号   基本型
产品介绍

  USB-RS485转换器系列,有3款产品。分别是:USB-485半双工、USB-485全双工、USB-485全双工隔离型号。转换器带有USB2.0 接口和1 路RS485接口,可进行双向数据传输,作为485总线产品开发的重要调试工具使用。全双工和全双工隔离型号,可以设置为半双工工作模式。

  全双工转换器详情链接:

   http://item.taobao.com/item.htm?id=10026889682

  全双工带隔离详情链接:

   http://item.taobao.com/item.htm?id=13046450100

产品特性:

  ● 半双工转换器A、B两线通讯接口端子。

  ● 半双工转换器提供一个5V电源,可给其他设备供电。

  ● 全双工转换器为TX+、TX-、RX+、RX-、四线通讯接口。

  ● USB转换芯片为FT232RL,为目前市场上最好的USB转串口芯片,请不要和其他CH340或者PL2303芯片的转换器进行价格比较。

      注:FT232RL 淘宝最低报价 12.5元

            CH340 淘宝最低报价 2.8元

            PL2303 淘宝最低报价1.8元

  ● FT232系列转换芯片速度快,可代替实际串口,对设备进行程序下载等功能。

  ● 目前市场上支持操作系统最多的USB转换芯片。支持最新WIN7 32 64 位操作系统、linux、WINCE、Mac OS X、Windows XP, Windows Server 2003, Windows Vista, Windows Server 2008, Windows 7, Windows Server 2008 R2.

  ● 转换器内部含有TVS二极管,进行静电防护,对485接口进行保护。

  ● USB接口 也有专门的静电防护芯片,使转换器更安全可靠。

  ● USB接口模拟一个串行口,安装驱动以后,完全可以视为对串行口进行各种操作。

  ● USB 接口支持USB2.0,兼容USB1.1。

  ● USB 接口直接供电,无需外部电源。

  产品图片及接口介绍:

  USB-RS485半双工转换器:

 USB-RS485半双工转换器

  USB接口,使用时直接连接到电脑USB接口。

   485总线接口:RS485_A、RS485_B接口,端子背面有A、B字样标识。

            与其他设备的485总线连接,进行通讯。

             VCC、GND:5V电源输出口,可以给其他设备供电。

  跳线J1:120欧终端电阻跳线。断开(OPEN):终端电阻断开。短接(CLOSE):终端电阻接入。

  跳线J2: 无功能 未用。

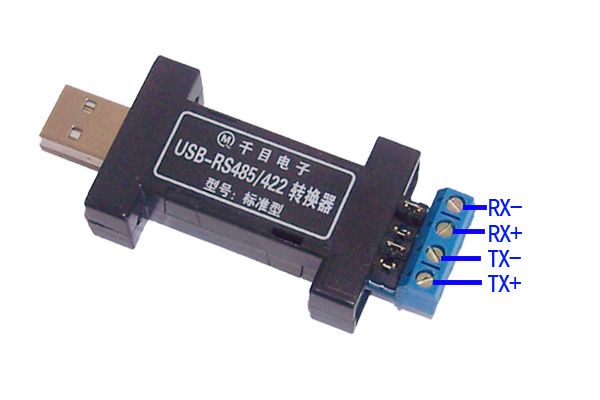

  USB-485全双工转换器:

 USB-485全双工转换器:

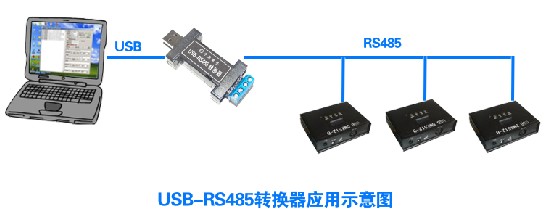

  应用示意图:

应用示意图
